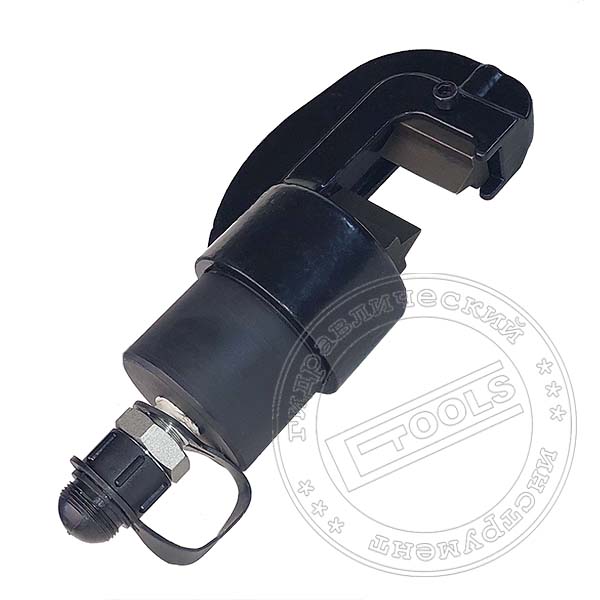

Арматурорез гидравлический АР-20-1 в виде выносной гидравлической головки является универсальный инструмент предназначен для резки широкого диапазона материалов: арматуры, стальных прутков квадратного, круглого и шестигранного сечения с максимальным наружным размером до 20 мм. Ключевой момент применения арматурореза в виде выносной гидравлической головки является сверхмалые массогабаритные характеристик. Позиционирование режущей головки осуществляется одной рукой. Соединение его с внешним насосом через гибки рукав высокого давления позволяет осуществлять резку арматуры и прутов в очень ограниченных условия. Возможна подводная резка арматуры при демонтажных работах. (С обязательной последующей разборкой и просушкой надпоршневой полости силового цилиндра для последующей длительной эксплуатации). Перерезаемый прокат помещается в открытую зоне С-образной головки арматурореза. Открытая рабочая зона позволяет легко заводить арматуру между сменными ножами арматурореза и визуально контролировать процесс резки.

Устройство и принцип работы гидравлического арматурореза

Конструктив инструмента АР-20-1 состоит из поворотной на 360 градусов С-образной рабочая головки, корпуса, двух сменных ножей, гидроцилиндра с рабочим поршнем. Неподвижные и подвижные сменные ножи с жесткой фиксацией в 2-х плоскостях обладают клиновидной формой заточки. По умолчанию поставляются клиновидные ножи с малым углом заточки 25^о. Рекомендуем приобретать ножи арматурореза АР-20-1 с двойным углом заточки и большими градусами. Привод силового цилиндра осуществляется с помощью внешнего источника гидравлической энергии, насоса приводимого мускульной силой или электрической насосной станции. Внешний насос обеспечивает подачу жидкости в рабочею полость силового цилиндра под давлением, поршень преобразует давление жидкости в необходимое усилие. В результате становится возможной резка арматурных изделий и других материалов. В исходное положение рабочий поршень цилиндра с закрепленным подвижным ножом, возвращается за счет возвратной пружины. Подключение модульной головки арматурореза к внешнему насосу производится через быстроразъемное соединение БРС.

В качестве источника питания головки арматурореза АР-20-1 необходим внешний насос рабочим давлением 700 атм:

• ножной гидравлический насос НГН-7006
• ручной гидравлический насос НГР-7009
• гидравлическая насосная станция ГНС-08Р1Э5 с ручным управлением
• гидравлическая насосная станция ГНС-08МН1Э5 с электромагнитным управлением

Достоинства гидравлического арматурореза АР-20-1

• Быстрая резка без необходимости воздействия высокой температурой, благодаря чему материал не изменяет структуру
• Открытая рабочая головка позволяет легко заводить арматуру внутрь диаметром до 25 мм и визуально контролировать процесс резки
• Высокая скорость резки при подключение насосов с электроприводом
• Работа в любом пространственном положение, пружинный возврат
• Автономность при подключение насосов с мускульным приводом
• Вращающаяся на 360° С-образная головная часть
• Фиксация сменных лезвий в 2-х плоскостях
• Разблокировка ножей из любого положения

Перечень поставляемого оборудования:

Арматурорезы гидравлические с пружинным возвратом штока

Внимание!!!

Арматурорез гидравлический в виде выносной головки не предназначен для резки кабеля, провода, троса, труб.

При резке происходит разлет мелких обрезков арматуры с большой скоростью - необходимо позаботится о своей защиты и защиты окружающих.

Если возникнут вопросы при подборе арматурных резаков и различного режущего инструмента, обращайтесь. Проводим сервисное обслуживание и ремонт с гарантией. Всегда рады помочь!

Видео обзор: Арматурорез АР-20 с выносным насосом
